الوصف

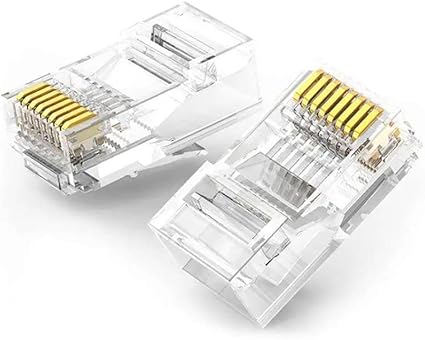

موصل RJ45 هو موصل شبكة قياسي بـ 8 دبابيس (8P8C) يستخدم لكابلات إيثرنت، يتميز بمواصفات مثل دعمه لسرعات جيجابت (Cat5e/Cat6) وتوافق أنواع كابلات مختلفة (صلبة ومجدولة)، وله تخطيطان للأسلاك (T568A و T568B) لتحديد الكابلات المباشرة والمتقاطعة، وهو ضروري لتوصيل الأجهزة مثل أجهزة الكمبيوتر وأجهزة الراوتر والمفاتيح بالشبكة.
المواصفات الأساسية
- النوع: موصل (8P8C) يعني 8 مواضع و 8 نقاط اتصال.
- المادة: غالباً ما تكون من البولي كربونات مع وصلات مطلية بالذهب لتحسين التوصيل.
- الفئة: تأتي فئات مختلفة مثل Cat5e (1 جيجابت/ثانية)، Cat6 (1 جيجابت/ثانية)، و Cat6A (10 جيجابت/ثانية)، وتحدد سرعة النقل وتوافق الكابل.
- التوافق: يعمل مع الكابلات الصلبة والمجدولة (Solid & Stranded).
تخطيط الأسلاك (T568A و T568B)
يحدد ترتيب الألوان الثمانية للأسلاك داخل الموصل، ويستخدم في نوعين من الكابلات:
- كابل مباشر (Straight-Through): يستخدم لربط أجهزة مختلفة (مثل الكمبيوتر بالراوتر)، وتكون الألوان متطابقة على كلا الطرفين وفقاً لـ T568A أو T568B.
- كابل متقاطع (Crossover): يستخدم لربط أجهزة متماثلة (مثل كمبيوتر بكمبيوتر)، ويستخدم تخطيطاً مختلفاً على كل طرف (A في طرف و B في الآخر).
